Когда скважина не глубокая и применяется для полива на садовом участке, снабжать ее автоматикой нет особого смысла. Если вода поступает в дом, когда применяется сложное водоснабжение, автоматика необходима обязательно.
Что представляет из себя автоматика для водоносных скважин, ключевые схемы
Современным термином «автоматика» называют совокупность датчиков и реле, регулирующих, контролирующих и защищающих силовое оборудование. Главное назначение автоматики — систематизировать деятельность насосов и защитить от факторов, которые способны вывести насосы из строя.
Получили распространение две схемы управления работой насосов:
- Первая схема обязательно включает накопительный резервуар, и управление происходит по уровню воды в резервуаре.
- Автоматизация скважин другого типа основана на контролировании давления в водопроводной системе. Поэтому главный элемент здесь — датчик давления.
Для домашней скважины довольно часто выбирают схему с датчиком давления, но ставят и баки. При незначительном расходе воды так легче поддерживать требуемое давление, а риск гидроудара сводится практически к нулю.
Типы автоматики для скважин
Выделяют три вида автоматики 3-х поколений.
Автоматика для скважин первого поколения
Это наиболее распространенная и дешевая, но надежная и проверенная система. Может быть смонтирована самостоятельно. Состоит из трех устройств:
- Мембранный бак (гидроаккумулятор) — выполняет роль накопителя воды.
- Датчик сухого хода — отключает насос при отсутствии в камере воды, не позволяя работать «всухую» и перегреваться.
- Реле давления, располагающееся в гидроаккумуляторе. На протяжении расхода воды давление падает, когда доходит до нижнего предела, реле автоматически запускает насос. Когда бак заполняется и давление достигнет своего верхнего предела, реле отключит насос.
Нередко автоматика для скважин 1-го поколения продается в сборе со самовсасывающим насосом — в форме насосных станций. Для автоматизации водоносных скважин до 10-15 м глубиной подобные станции могут быть наилучшим решением.
Если система монтируется для погружного насоса, туда входят поплавки-выключатели, отключающие насос, если уровень воды падает, чтобы он не работал без воды и не перегрелся.
Автоматика скважин второго поколения
В целях автоматизации применяется электронный блок, его датчики ставятся на сам насос и в водопроводную систему. Гидроаккумулятор не устанавливается. Датчики в водопроводе отвечают на давление воды: когда давление опускается ниже установленной нормы, на блок управления тут же поступает сигнал, и насос запускается. Когда давление восстанавливается — срабатывают датчики, и оборудование выключается.
Данная система в установке и наладке довольно сложна и требует навыков электротехники. Применяется как правило при автоматизации с погружными насосами.
Автоматика для водоносных скважин третьего поколения
Представляет собой надежную и эффективную электронную систему, которая позволит существенно сэкономить электроэнергию и ресурс силового оборудования. Обеспечивает практически 100-процентную защиту двигателя насоса от перегрева и скачков напряжения в электросети.
Система монтируется без мембранного бака. Самое основное отличие от автоматики второго поколения — контроль мощности насоса в зависимости от разбора воды. В системах первого и второго поколения насосы включены на всю мощность. Автоматика третьего поколения обеспечивает оборудованию работу в экономичном режиме, защищая от досрочного выхода из строя.
Автоматизация данного вида настраивается и выполняется только специалистами. На выполнении работ данного профиля специализируется, в частности, общество vodabur.

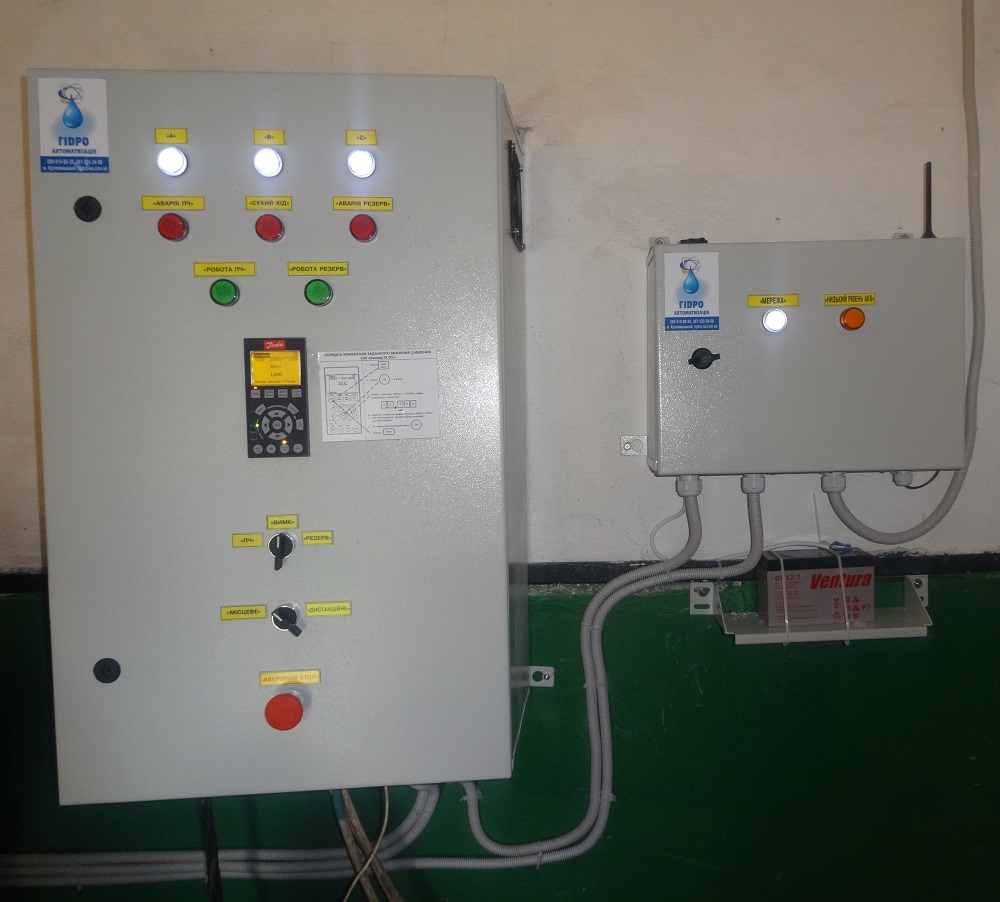

Зачем требуется шкаф управления
Шкафы управления насосом используются не только промышленными предприятиями и жилищно-коммунальными объектами. В последние годы они все чаще ставятся в частных домах с целью практичности управления автономным автоматизированным водоснабжением.
При помощи шкафа возможно управлять электродвигателями как одного, так и нескольких насосов.
Шкаф управления насосом осуществляет следующие опции:
- отслеживает уровень и температуру воды.
- гарантирует плавный, безопасный запуск двигателя.
- оптимизирует и координирует работу нескольких насосов.
- предоставляет информацию о каждом агрегате.
- контролирует работоспособность частотного преобразователя.
Если насосов несколько, шкаф может обеспечить попеременную работу. Это, первым делом, спасает от быстрого изнашивания, а, во-вторых, не помогает заиливаться насосу.
Пульт управления насосом имеет сегодня разную комплектацию, отталкиваясь от количества насосов. Устройство многократно облегчает работу по управлению системой водоснабжения.
